Torus Tower Bypass mit automatischem Magnetventil & Drucksteuerung
Torus Tower Bypass mit automatischem Magnetventil.
Druckgesteuertes Magentventil für den Einbau in den Bypass.
Zweck:
Ein Torus Tower, eine Kristallwirbel-Hausanlage, läßt eine bestimmte Liter Menge Wasser passieren. Wird jedoch im Haus mehr Wasser benötigt als der Torus Tower passieren läßt, so sinkt dort der Druck. Das kann geschehen wenn z.B.:
- 2 oder mehr Duschen im Haus gleichzeitig benutzt werden
- zusätzlich Spülmaschine / Waschmaschine zu laufen beginnt
- mehrere Wasserhähne / Toilettenspülungen gleichzeitig benutzt werden
Sinkt der Druck auf der Haus-Seite z.B. von 4 Bar auf 2 Bar, so erkennt das die Drucksteuerung und öffnet das Magnetventil im Bypass. Das Leitungswasser fließt nun ungebremst ins Haus und der Druck erhöht sich schnell wieder auf 4 Bar.
Mit Hilfe dieses Bypass-Systems kann man auch bei sehr großen Häusern eine Aquadea Torus Tower Anlage einbauen. So braucht es selten eine Anlage die mehr als 50 Liter / Minute passieren läßt.
Es gibt dann immer wieder kurze Zeiten, in denen das Wasser ungewirbelt ins Haus fließt. Die meiste Zeit fließt es jedoch durch den Torus Tower und in den Rohrleitungen im ganzen Haus fließt hochenergetisches Wasser mit Millionen von Mikrowirbeln.
_______________________________________

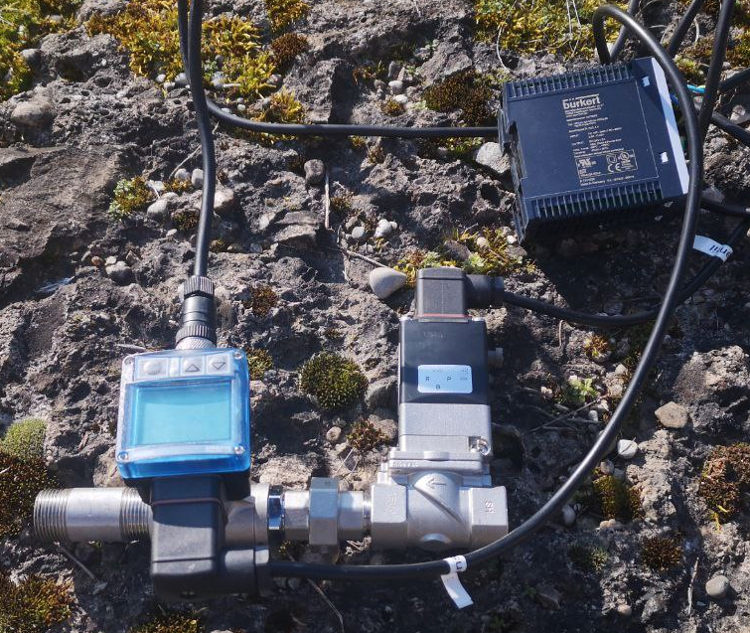

Der Bypass besteht aus 3 Bauteilen:
_____________________________________

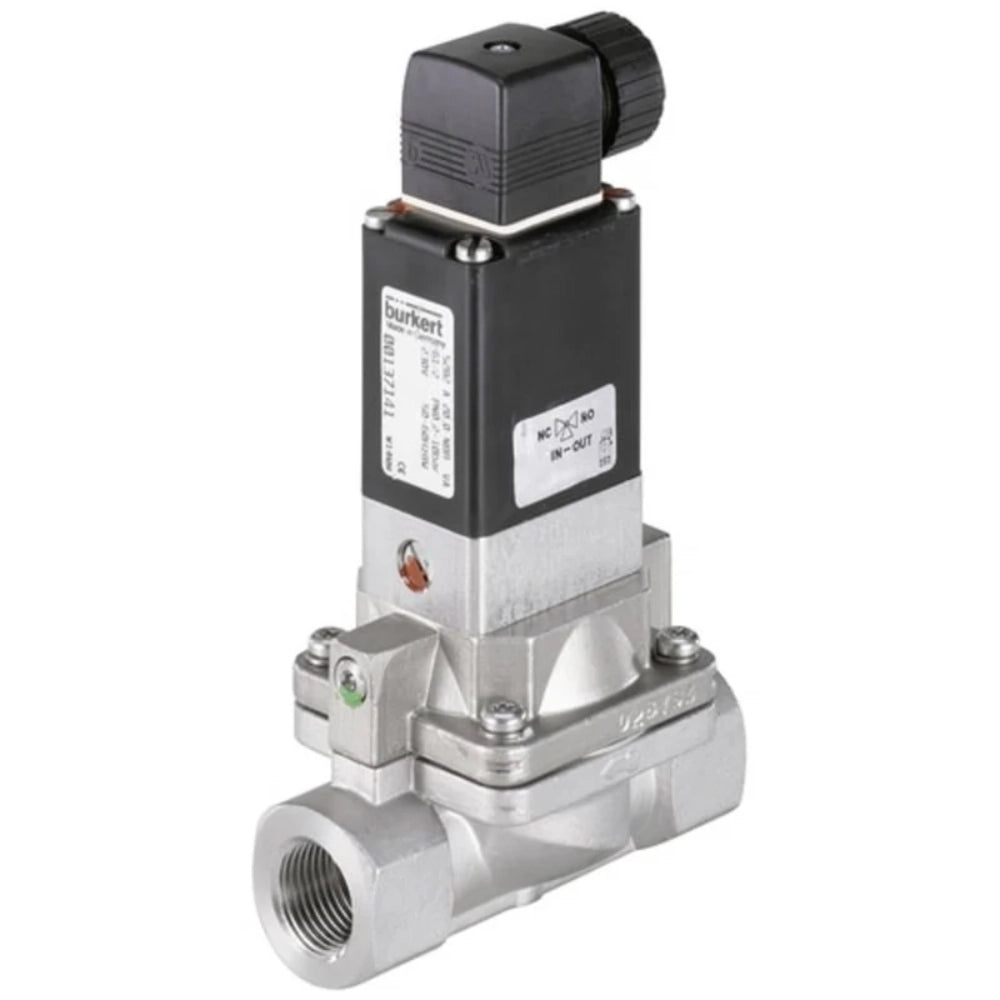

Hochwertiges Edelstahl Magnetventil
Das Magnetventil ist auch manuell betätigbar: es kann auf Knopfdruck dauerhaft geöffnet werden.
Oder wird der Stromstecker gezogen öffnet es nicht mehr automatisch.
Das Magnetventil benötigt im Ruhemodus keinen Strom.
Spannung: 24 V Gleichstrom
Leistungsaufnahme: 8 Watt
2/2-Wege-Magnetventil; servogesteuert, In Ruhestellung geschlossen,
Schließt mit langsam, öffnet langsam, mit Verzögerung. Dadurch keine harten Druckveränderungen.
_____________________________________
Druckschalter mit Anzeige
Das 2. te Bauteil ist ein hochwertiger Druckschalter mit Anzeige, an dem man den Druck leicht und einfach einstellen kann, wann das Magnetventil öffnen und schließen soll.
Sensor: Keramikzelle
Gleichstrom, Messbereich: 0-10 bar
Werkstoff: Edelstahl
Leitungsanschluss: G 1/2 Stutzen
___________________________________
Netzgerät 24 V.
Das 3.te Bauteil ist ein Netzgerät, welches das Magnetventil & den Druckschalter mit Strom versorgt.
_____________________________________

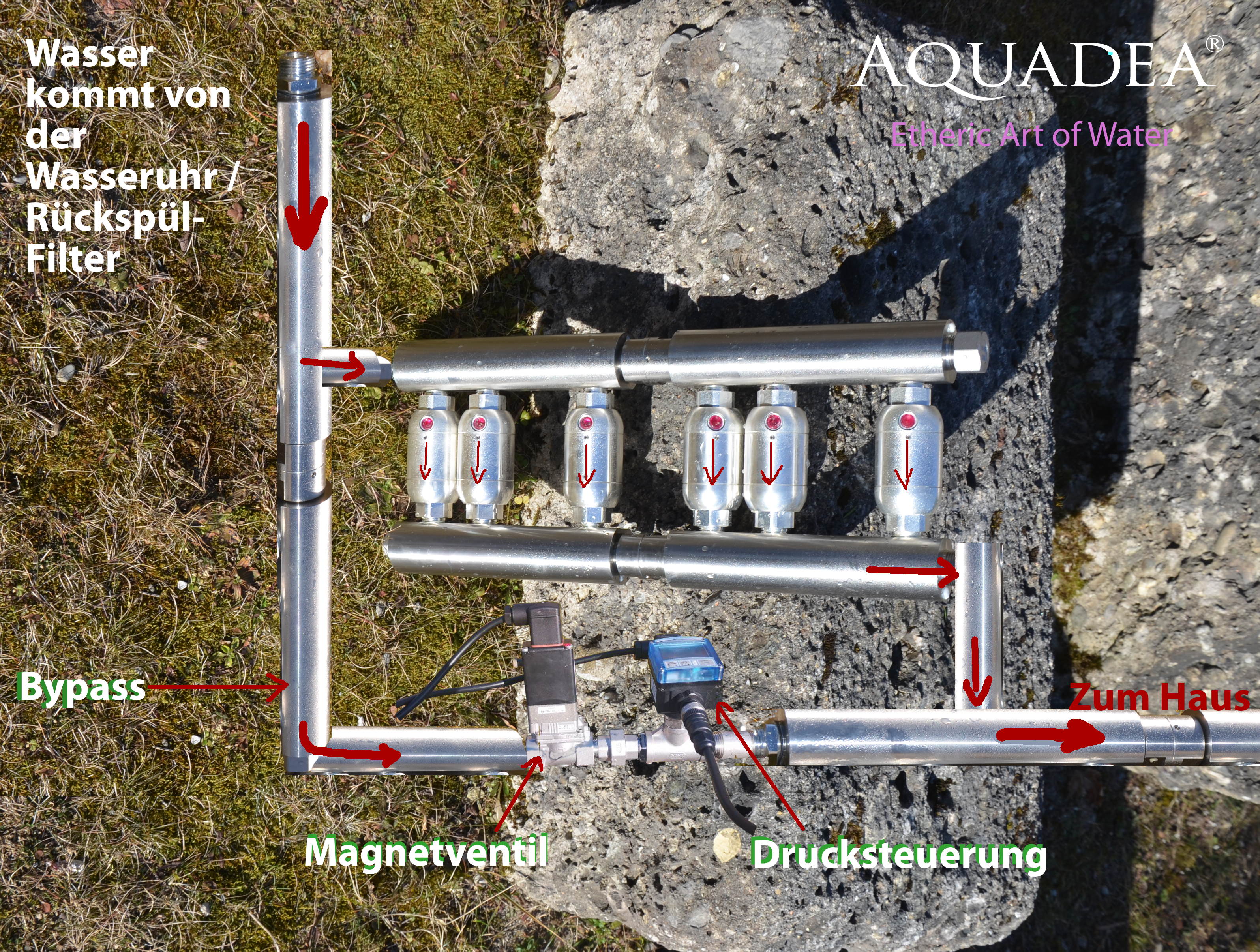

Diese Teile werden bauseits vom Sanitär Fachbetrieb als Bypass ausgeführt. Es wird ein Rohr-Bypass als Umgehung für den Torus-Tower angelegt. In ihn wird das Magnetventil und Druckschalter eingebaut. Der Torus-Tower wird auch bei geöffnetem Magnetventil weiter durchströmt. Anleitung auf Anfrage.
Bestehende Anlagen können damit nachgerüstet werden.
Bei sehr großen Häusern, Wohnblocks etc. kann es sein, dass 2 Bypässe parallel eingebaut werden - um hohe Wassermengen zu bewältigen.
Fotos folgen. Abbildungen ähnlich.
